[Thesis]The Latest Trends inAttention Mechanisms andTheir Applicationin Medical Imaging Review and Summary - 1



들어가기 전

학습 과정에서 네트워크로 하여금 중요한 특징들에 더 집중하고, 그렇지 않은 특징에는 덜 집중하도록 능동적으로 학습하게 하는 기법 -> 어텐션 기법



종류 :

• 하드 어텐션
• 소프트 어텐션

확연한 차이 : 생성되는 어텐션 지도



하드 어텐션 : 생성되는 어텐션 지도가 중요 특징 영역은 1, 나머지 부분은 0으로 구성된 이진 마스크 형태



소프트 어텐션 : 어텐션 지도 전반에 걸쳐 값이 존재하되 중요 영역의 값이 나머지 영역에 비해 훨씬 큰 값을 가지는 형태



선택하는 종류에 따라 상층 관계(trade-off) 존재



하드 어텐션

• 처리 과정에서 전체 영상이 아닌 특정 영역만 저장되기에 계산과 메모리 사용량을 효과적으로 줄일 수 있음.
• 이진 마스크를 잘라내는 과정이 미분 가능하지 않아 일반적인 딥러닝의 역전파 알고리즘으로는 학습할 수 없고 강화 학습과 같은 더 까다로운 방법으로 학습해야 함.

소프트 어텐션

• 종종 하드  어텐션보다 더 많은 메모리와 계산을 요구
• 생성과정이 미분 가능하여 일반적인 딥러닝 모델과 함께 역전파 알고리즘으로 쉽게 종단 간 학습이 가능하다는 장점 존재

---



하드 어텐션

하드 어텐션 : 역전파 알고리즘을 활용한 종단 간 학습이 어렵고, 강화 학습 등을 사용해야 한다는 점에서 소프트 어텐션 대비 기술 자체의 복잡도가 높음.

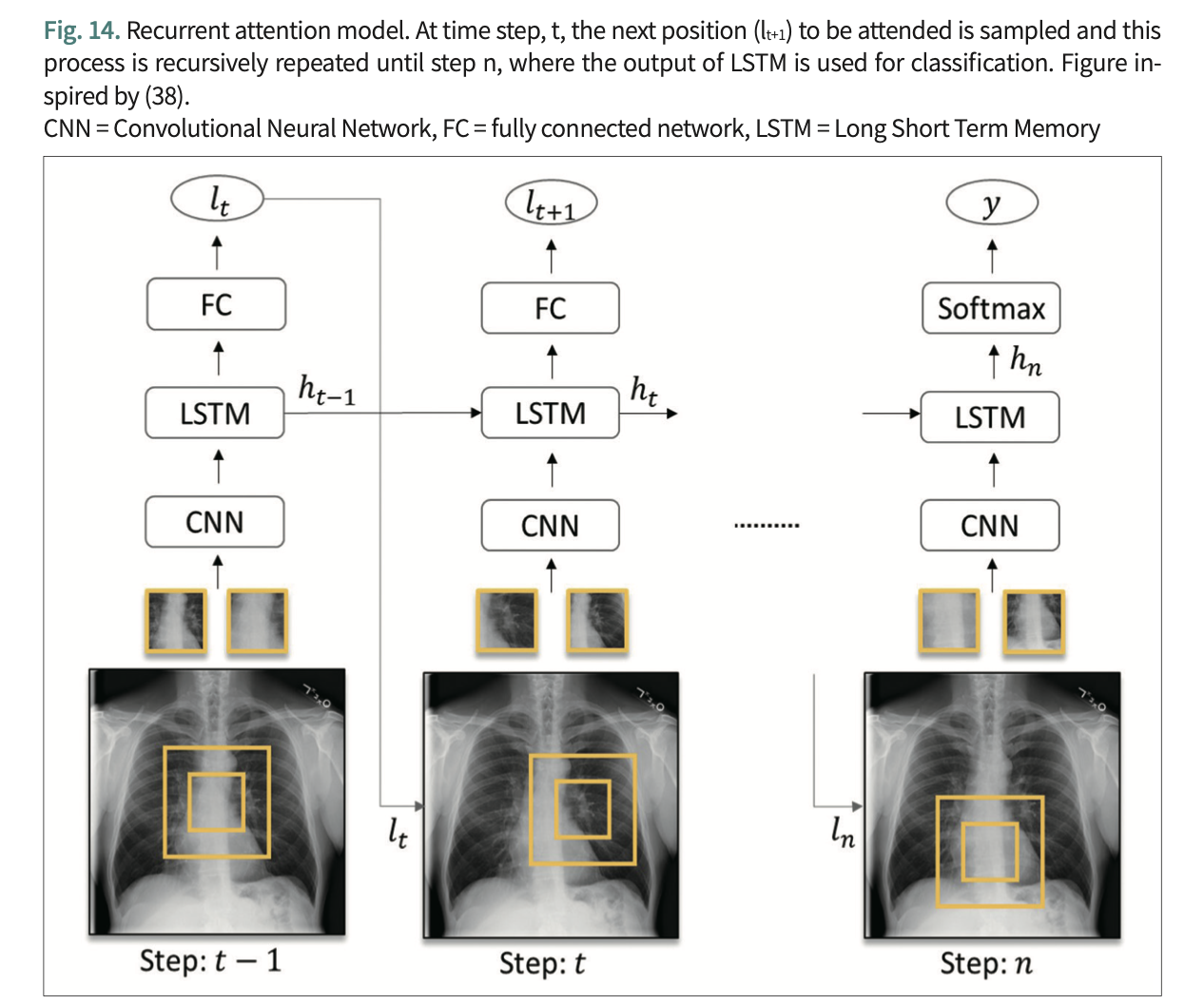

강화 학습 기반의 하드 어텐션은 순환 어텐션 모델(recurrent attention model; RAM)을 이용하여 학습.

RAM은 위의 사진과 같이 핵심적인 정보를 포함하고 있는 영역을 순환적으로 탐색해가는 모델.

순환 신경망(CNN 혹은 RNN) 및 강화 학습을 활용



1. 현재 위치를 기준으로 서로 다른 크기 및 상황 정보를 가지는 두 개의 패치를 추출
2. 이를 신경망에 투입하여 정보를 압축
3. 이전 단계에서 추출된 메모리 정보와 함께 RNN 기반의 Long Short Term Memory(LSTM)에 투입하여 현재까지 탐색한 정보를 종합
4. LSTM의 출력을 기반으로 완전 연결층을 통해 다음 탐색 위치 선정

위의 과정을 강화 학습으로 학습하여 미리 정해진 n 단계 동안 반복적으로 시행한 후 최종적으로 마지막 단계에서 추출된 지역의 영상 정보만을 토대로 분류 진행



1. 해당 방법론을 통해 훨씬 적은 파라미터를 사용
2. 기존의 합성곱 신경망 기반의 방법 대비 필적할 만한 분류 성능, 분류에 핵심적인 영역을 추출하여 그 부분에 집중 할 수 있도록 함

그러나 패치 기반의 방법이므로 추출되는 정보가 제한적 => 핵심 영역으로 접근하기 위해 굉장히 많은 학습 반복이 필요할 수 있고, 이러한 단점은 분류하고자 하는 클래스의 수가 많고, 다양할수록 더 심화될 것으로 예상



최근 발표되는 하드 어텐션 기반 방법 => 강화 학습 없이도 하드 어텐션을 적용할 수 있는 방법 택



정리 :

모델이 어느 영역에 집중했는지 분석 가능할 뿐 아니라, 모델로 하여금 핵심 영역에 더 집중하도록 함으로써 추가적인 성능 향상을 도출

 장점 : 집중해야 할 영역을 지도(guide) 하기 위한 경계 박스(bounding box)를 굳이 만들지 않아도 네트워크로 하여금 집중 영역을 스스로 생성하게 함으로써 해당 영역에 대한 더 정밀한 분석 가능

 단점 :강화 학습을 이용하거나 딥러닝 기반으로 구현하기 위해서는 위 논문처럼 네트워크의 각 모듈별로 끊어서 학습을 진행해야 하기 때문에 구현이 불편



---



하드 어텐션 적용 연구

"Thorax disease classification with attention guided convolutional neural network"



진행 과정
:

1. 전체 영상으로 이미 학습된 모델의 특징 지도로부터 모델이 집중한 핵심 영역을 뽑아냄
2. 전체 영상에서 해당 영역만 추출하여 이어지는 네트워크로 하여금 핵심 영역만 관찰하도록 강제하는 방식으로 하드 어텐션 기반 학습을 구현

사용 모델

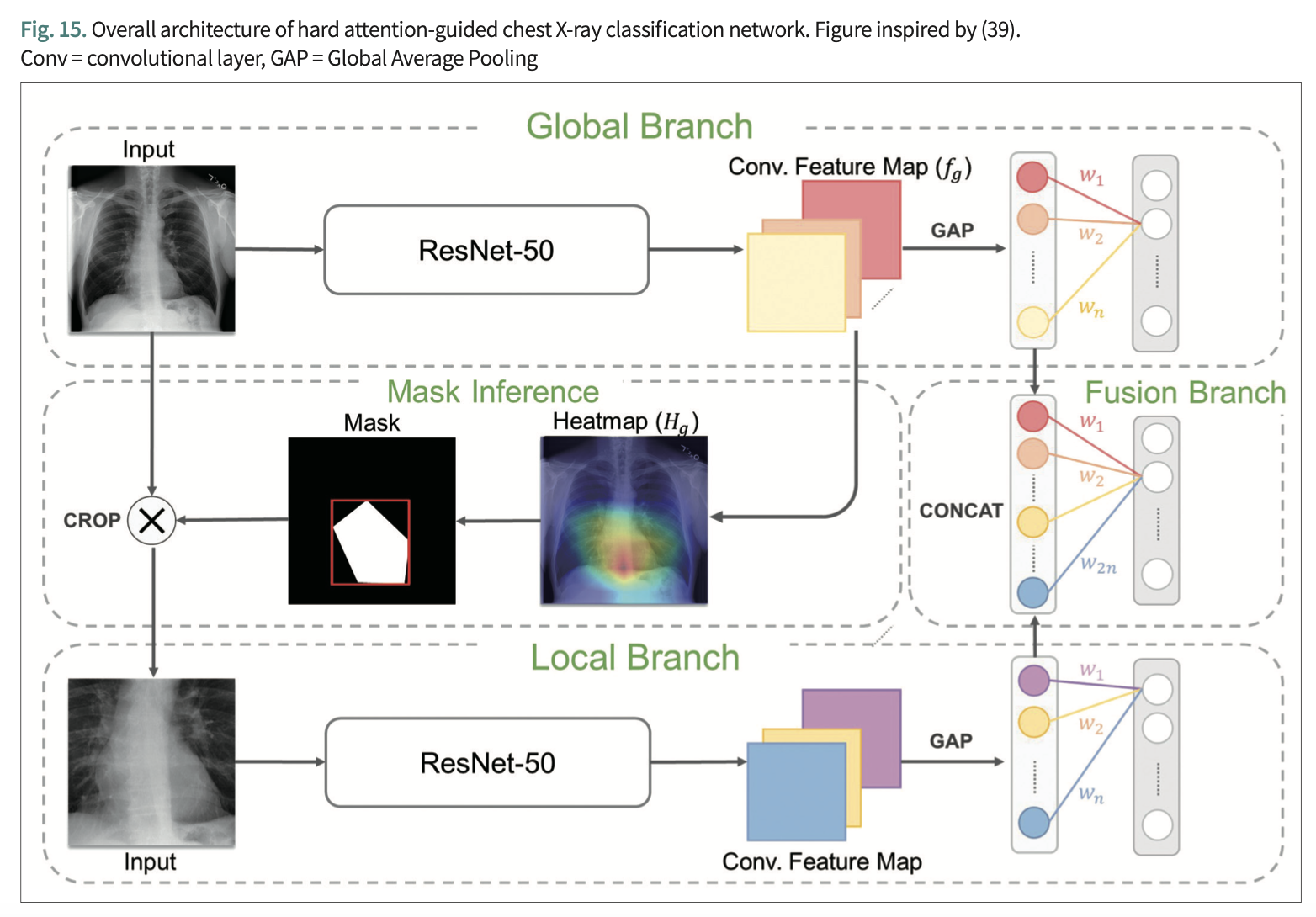

전역 모듈(global branch), 지역 모듈(local branch), 그리고 융합 모듈(fusion branch)로 구성



전역 모듈 :

 진행 과정 :

• 전체 의료 영상을 입력으로 받아 어떤 질환에 속하는지 분류를 학습
• 마지막 합성곱 신경망 층에서 획득된 특징 지도에서 히트맵을 산출 이를 문턱값 처리(thresholding) 하여 분류 과정에서 모델이 집중한 핵심 영역만 남기는 이진 마스크를 생성

지역 모듈 :

 진행 과정 :

• 전역 모듈에서 생성된 이진 마스크를 이용하여 전체 영상에서 그에 상응하는 부분을 잘라낸 후 해당 국소 영역만을 입력으로 받아 또 한 번의 분류를 학습

융합 모듈 :

  진행 과정 :

• 전역 모듈과 지역 모듈에서 압축한 정보가 내장되어 있는 노드(nodes)를 결합(concatenation)
• 이를 기반으로 최종 분류를 학습

해당 논문에서 하드 어텐션 기반의 집중 영역 추출 과정(mask inference)은 위 식처럼 전역 모듈의 최종 합성곱 신경망 층의 특징 지도에 절대값을 취한 뒤 채널 축을 따라 각 픽셀 별 최대값을 추출



위 방식은 특정 클래스에 대한 가중치를 사용하지 않고 모델이 계산 과정에서 전반적으로 주목한 부분을 표현



실험 결과, 전체 영상과 국소 영상 모두를 활용하는 융합 모듈의 분류 정확도가 전역 모듈, 지역 모듈 각각의 정확도보다 높게 측정



추출된 집중 영역이 네트워크로 하여금 전체 영상에 존재하는 불필요한 노이즈보다는 분류에 핵심적인 정보가 내포되어 있는 병변 영역에 집중하게 함으로써 성능을 향상

---



소프트 어텐션과 적용 논문

학습 과정이 미분 가능하기 때문에 딥러닝 네트워크에 쉽게 결합 가능

=>유넷과 같은 기존의 딥러닝 모델에 소프트 어텐션을 위한 모듈을 결합한 후, 역전파 알고리즘을 이용하여 어텐션 모듈 및 그 외 부분이 함께 종단 간 학습되는 형태로 구현이 가능



적용 논문 : Attention gated networks: learning to leverage salient regions in medical images

=> 소프트 어텐션 기법을 유넷에 결합하였을 때(이를 어텐션 유넷이라 한다) 3차원복부 CT 영상 분할에 있어 일반 유넷에 비해 굉장히 적은 파라미터만을 추가로 활용하고도 훨씬 향상된 분할 결과를 도출할 수 있다고 보고

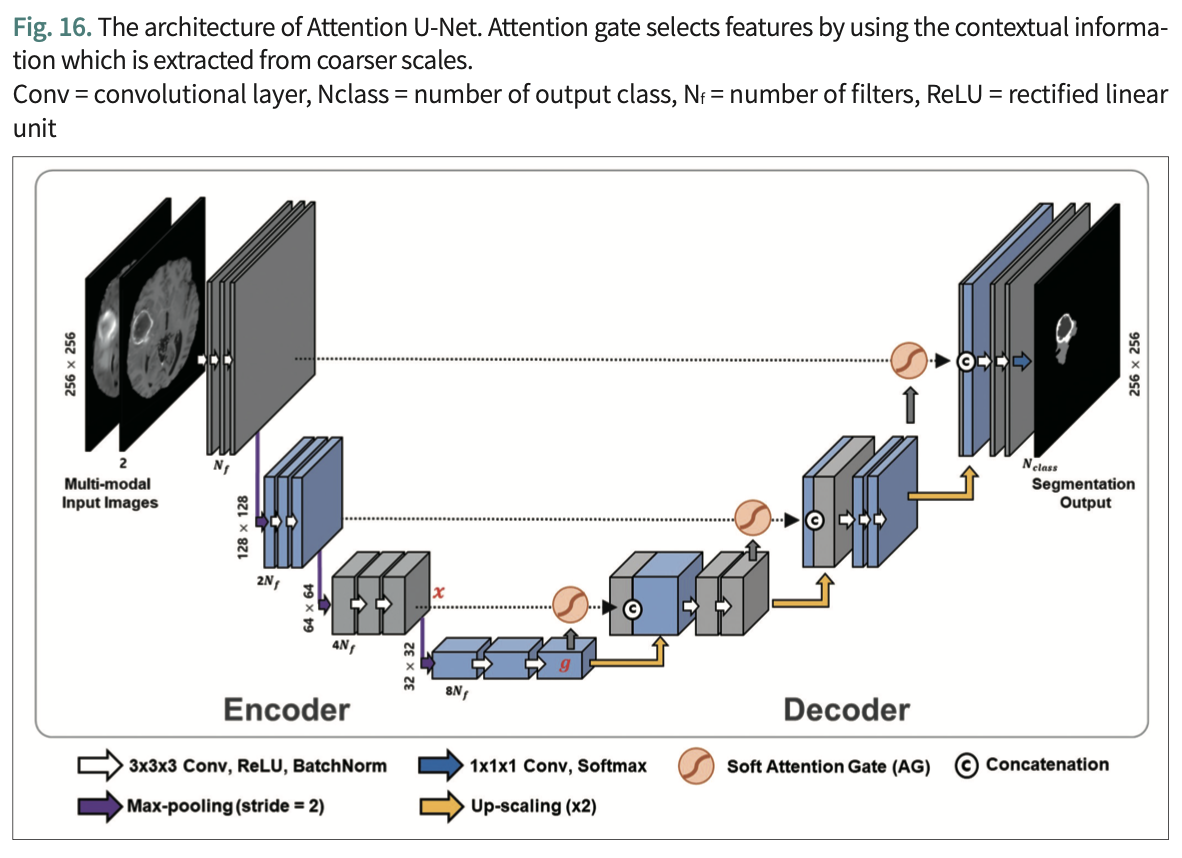

어텐션 유넷의 구 조

 추가된 어텐션 게이트(attention gate)만 제외하면 나머지 부분의 구조는 일반 3D 유넷과 거의 동일

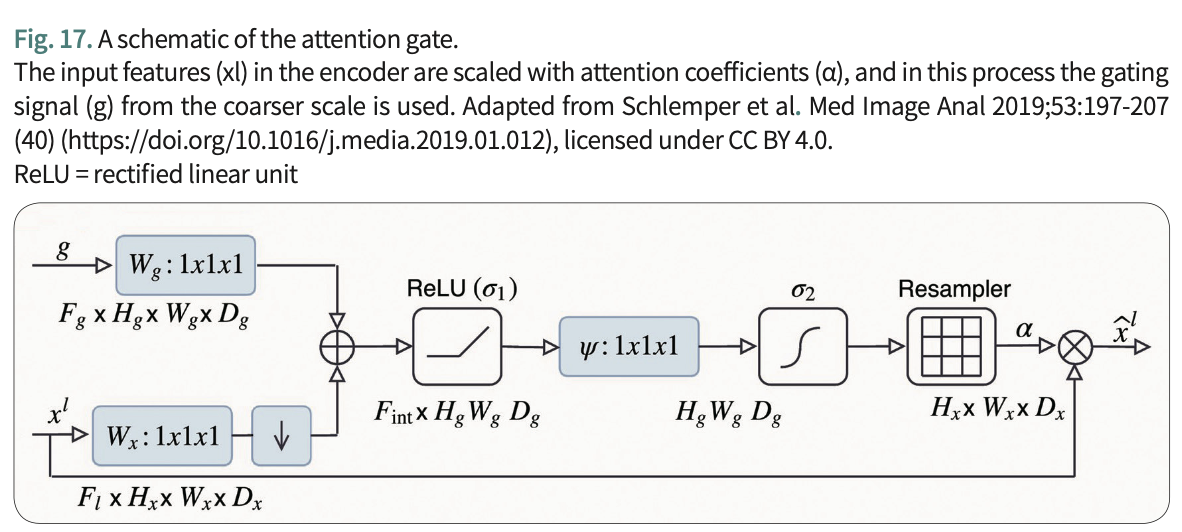

어텐션 게이트 구조

먼저 x는 인코더 층의 특징 지도(Fig. 16에서 x)를 의미하며, g는 x보다 한 단계 더 인코딩(encoding) 된 한 층 아래의 특징 지도(Fig. 16에서 g)를 의미



• 어텐션 게이트의 역할은 인코더의 특징 지도 x를 디코더에 스킵 커넥션 해주기전에, 핵심 영역을 더 활성화해주는 격자별 가중치(α)를 곱해줌으로써 네트워크로 하여금 그 부분에 더 집중하도록 하는 것
• α를 계산하는데 필요한 정보를 얻기 위해 영상의 상황 정보(context)가 더 많이 내장되어 있는 한 층 아래의 특징 지도 g와 함께 시그모이드(sigmoid), 정류 선형 유닛(rectified linear unit)과 같은 비선형적인 처리를 진행함을 파악할 수 있음.

---



결론

어텐션 기법은 모델의 판단 근거를 시각화함으로써 딥러닝을 임상에 적용하는 데 있어 하나의 안전장치 역할을 할 것으로 기대



학습 가능한 어텐션의 경우 목적과 연관된 핵심 영역에 더 집중하도록 학습되는데, 이 과정에서 학습 데이터와 분포가 다른 데이터 및 적대적 공격에 대한 모델의 일반화 능력 향상을 기대 가능. => 촬영 변수가 다양한 MRI나 방사선량을 조절하며 촬영하는 CT 등 촬영 장치나 그 목적에 따라 영상의 화질 및 대조도가 변화하는 의료 영상을 분석함에 있어 딥러닝의 범용성을 높이는 데 핵심적으로 기여할 것으로 생각



의학적으로 아직 명확히 연구되지 않은 새로운 진단법의 발견을 위해서도 어텐션 기법이 효과적으로 활용될 수 있을 것으로 보임 =>

Yune 등(52)은 손 방사선 사진(hand radiograph)을 통해 성별을 구별하는 딥러닝 모델을 구축함으로써 영상의학과 전문의 대비 훨씬 높은 정확도(영상의학과 전문의: 58%, 딥러닝 모델: 95.9%)뿐 아니라 구체적으로 영상의 어느 부분을 통해 남녀의 구별이 가능한지를 시각화

---
